ВР 240 – 26 исп.1 №№ 2,5; 3,15; 4

Общие сведения:

Высокого давления
Одностороннего всасывания
Корпус спиральный, поворотный
Вперед загнутые лопатки
Количество лопаток - 32
Направление вращения - правое и левое

Назначение:

Стационарные системы
Вентиляции, кондиционирования
Воздушного отопления
Технологических линий

Варианты изготовления:

Общего назначения из углеродистой стали ГОСТ 5976-90
Коррозионностойкие из нержавеющей стали, К, ТУ 4861-028-11865045-02
Взрывозащищенные из разнородных металлов, В, ТУ 4861-027-11865045-02
Взрывозащищенные из разнородных металлов, коррозионностойкие, ВК, ТУ 4861-027-11865045-02
Коррозионностойкие из титановых сплавов, КТ

Условия эксплуатации:

Температура окружающей среды от минус 40°С до плюс 40°С. Умеренный климат; 2-я категория размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.

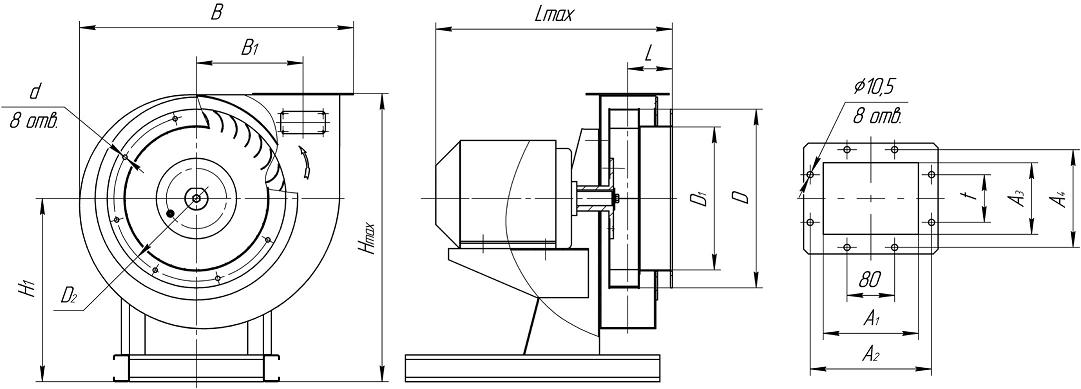

Габаритные и присоединительные размеры

ВР 240-26	Размеры, мм
ВР 240-26	D	H_max	H₁	L_max	B	D₁	D₂	A₁	A₂	t	d	A₃	A₄	B₁	L
№ 2,5	250	406	250	472	394	200	240	100	135	60	7	76	110	150	70
№ 3,15	315	506	330	520	497	252	300	127	172	80	7	96	140	190	85
4	400	645	410	663	618	320	370	160	204	80	10	120	164	240	100

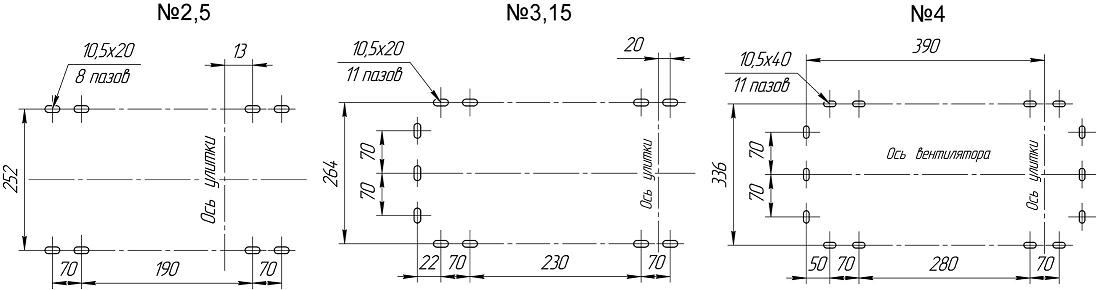

Установочные размеры

Опции

Виброизолятор общепромышленный

Виброизолятор взрывозащищенный

Монтажная рама

Щит управления

Акустические характеристики

ВР 240-26	n, об/мин	Значение L_pi, дБ в октавных полосах f, Гц								L_pA, дБА
ВР 240-26	n, об/мин	63	125	250	500	1000	2000	4000	8000	L_pA, дБА
№ 2,5	3000	93	92	91	93	90	87	83	81	95
№ 3,15	3000	96	95	97	99	99	98	88	80	103
№ 4	3000	97	98	99	104	105	101	98	93	114

Общего назначения из углеродистой стали, коррозионностойкие из нержавеющей стали(К)

ВР 240-26 ВР 240-26К	Конструктивное исп.	Двигатель		Частота вращения, об/мин	Параметры в рабочей зоне		Масса, кг	Виброизолятор		Номер тех. условий, ГОСТов
ВР 240-26 ВР 240-26К	Конструктивное исп.	Типоразмер	Мощность, кВт	Частота вращения, об/мин	Производительность, тыс. м³/час	Полное давление, Па	Масса, кг	Тип	Кол-во	Номер тех. условий, ГОСТов
№ 2,5	1	АДМ80А2	1,5	3000	0,57-1,1	1625-1650	26,4	ДО38	4	ГОСТ5976-90 ТУ4861-028-11865045-02
№ 3,15		АДМ100S2	4	3000	1,1-2,3	2700-2900	50,7	ДО38	5
№4		АДМ112М2	7,5	3000	2,4-3,3	4000-4800	76	ДО39	5
№4		АДМ132М2	11	3000	2,4-4,5	4400-4800	105	ДО39	5

Взрывозащищенные из разнородных металлов (В), взрывозащищенные коррозионностойкие из нержавеющей стали (ВК)

ВР 240-26 В, ВК	Конструктивное исп.	Двигатель		Частота вращения, об/мин	Параметры в рабочей зоне		Масса, кг	Номер тех. условий, ГОСТов
ВР 240-26 В, ВК	Конструктивное исп.	Типоразмер	Мощность, кВт	Частота вращения, об/мин	Производительность, тыс. м³/час	Полное давление, Па	Масса, кг	Номер тех. условий, ГОСТов
№ 2,5	1	АИМЛ80А2	1,5	3000	0,57-1,1	1625-1650	34,2	ТУ4861-027-11865045-02
№ 3,15		АИМЛ100S2	4	3000	1,1-2,3	2700-2900	58,3
№ 4		АИМЛ112М2	7,5	3000	2,4-3,3	4000-4800	80,2
№ 4		ВА132М2	11	3000	2,4-4,5	4400-4800	129,6
